讀懂汽車參數 三種常見助力轉向系統介紹(2)

　　2.機械液壓助力轉向系統

　　于是助力系統的出現變得非常有必要，我們先來看第一種：機械液壓助力。這種助力形式是我們最常見的一種，前面提到它誕生于1902年，也就是說已經有了百年歷史。由于技術成熟可靠，而且成本低廉，得以被廣泛普及。

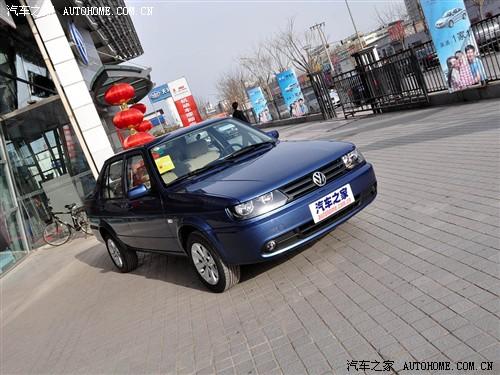

『大眾捷達采用機械液壓助力轉向系統』

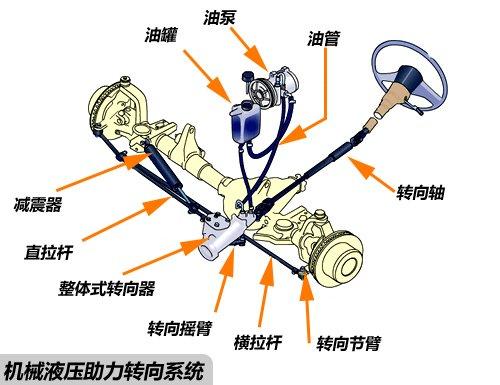

　　機械液壓助力系統的主要組成部分有液壓泵、油管、壓力流體控制閥、V型傳動皮帶、儲油罐等等。這種助力方式是將一部分發動機動力輸出轉化成液壓泵壓力，對轉向系統施加輔助作用力，從而使輪胎轉向。

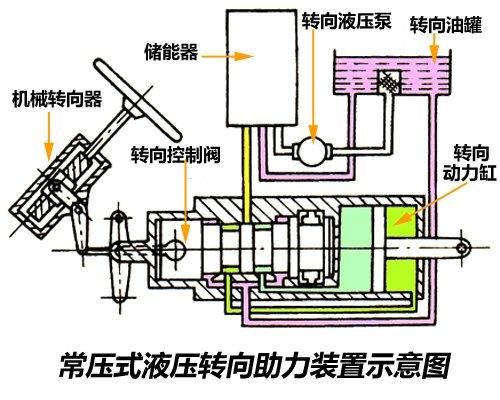

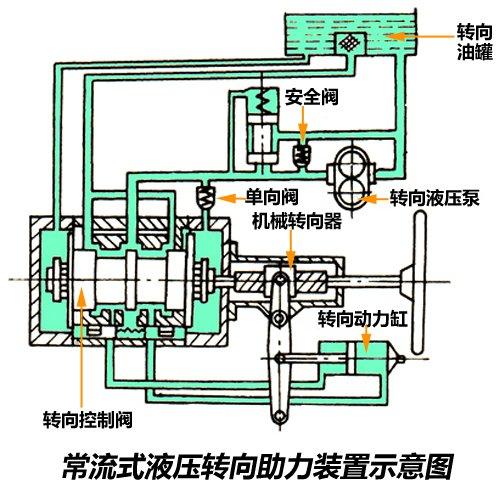

　　根據系統內液流方式的不同可以分為常壓式液壓助力和常流式液壓助力。常壓式液壓助力系統的特點是無論方向盤處于正中位置還是轉向位置、方向盤保持靜止還是在轉動，系統管路中的油液總是保持高壓狀態；而常流式液壓轉向助力系統的轉向油泵雖然始終工作，但液壓助力系統不工作時，油泵處于空轉狀態，管路的負荷要比常壓式小，現在大多數液壓轉向助力系統都采用常流式。可以看到，不管哪種方式，轉向油泵都是必備部件，它可以將輸入的發動機機械能轉化為油液的壓力。

　　由于依靠發動機動力來驅動油泵，能耗比較高，所以車輛的行駛動力無形中就被消耗了一部分；液壓系統的管路結構非常復雜，各種控制油液的閥門數量繁多，后期的保養維護需要成本；整套油路經常保持高壓狀態，使用壽命也會受到影響，這些都是機械液壓助力轉向系統的缺點所在。

　　能被廣泛使用自然也是不缺優勢的，這里列舉一二：方向盤與轉向輪之間全部是機械部件連接，操控精準，路感直接，信息反饋豐富；液壓泵由發動機驅動，轉向動力充沛，大小車輛都適用；技術成熟，可靠性高，平均制造成本低。

　　3.電子液壓助力轉向系統

　　機械液壓助力大幅消耗發動機動力，所以人們?cè)诖嘶�礎上進行改進，開發出了更節省能耗的電子液壓助力轉向系統。

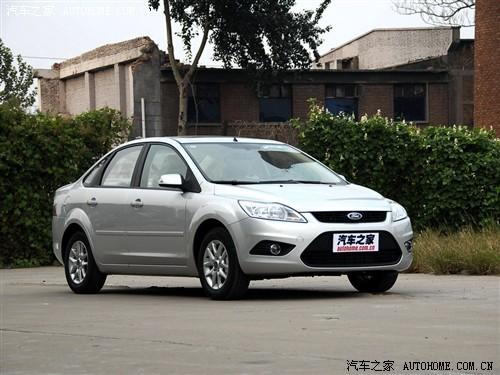

『福特福克斯采用電子液壓助力轉向系統』

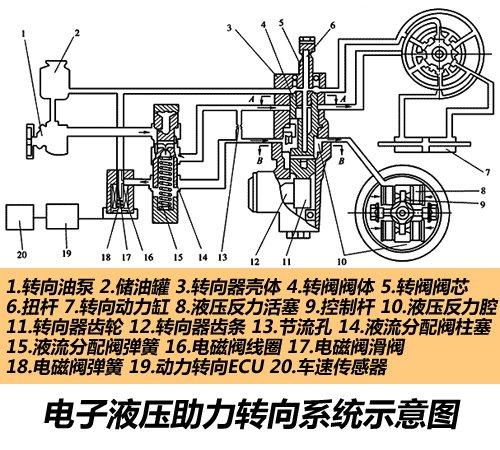

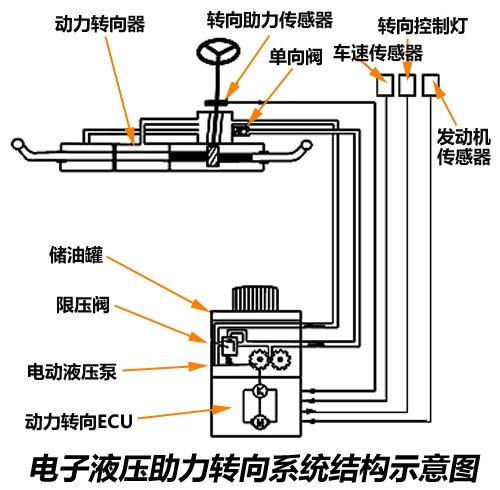

　　這套系統的轉向油泵不再由發動機直接驅動，而是由電動機來驅動，并且在之前的基礎上加裝了電控系統，使得轉向輔助力的大小不光與轉向角度有關，還與車速相關。機械結構上增加了液壓反應裝置和液流分配閥，新增的電控系統包括車速傳感器、電磁閥、轉向ECU等。

　　電子液壓助力的原理與機械液壓助力基本相同，不同的是油泵由電動機驅動，同時助力力度可變。車速傳感器監控車速，電控單元獲取數據后通過控制轉向控制閥的開啟程度改變油液壓力，從而實現轉向助力力度的大小調節。

　　電子液壓助力擁有機械液壓助力的大部分優點，同時還降低了能耗，反應也更加靈敏，轉向助力大小也能根據轉角、車速等參數自行調節，更加人性化。不過引入了很多電子單元，其制造、維修成本也會相應增加，使用穩定性也不如機械液壓式的牢靠，隨著技術的不斷成熟，這些缺點正在被逐漸克服，電子液壓助力已經成為很多家用車型的選擇。

　　4.電動助力轉向系統

　　不管是機械液壓還是電子液壓，終究是采用油液加壓的方式來實現助力，不夠直接而且消耗行駛動力，油泵憋壞了也比較煩人，由此應運而生了電動助力轉向系統。

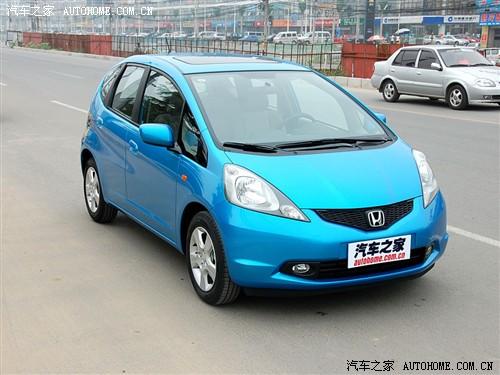

『本田飛度采用電動助力轉向系統』

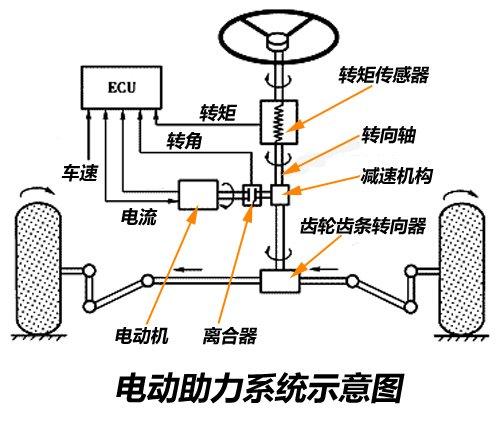

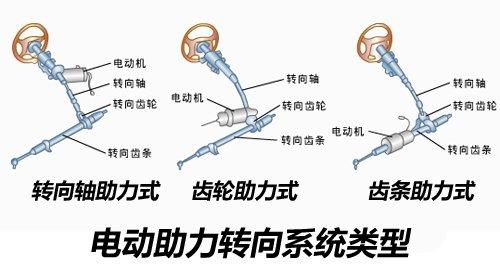

　　在這套系統里不再有油液、管路，取而代之的是直接干脆的電子線路和設備，主要組件有電控單元、車速傳感器、轉矩傳感器、電動機等等，原理也不復雜：傳感器把采集到的車速、轉角信息輸送給ECU，ECU決定電動機的旋轉方向和助力電流大小，把指令傳遞給電動機，電動機將輔助動力施加到轉向系統中，這樣實時調整的轉向助力便得以實現。

　　從結構、原理上看，電動助力轉向系統的優點是顯而易見的：系統結構精簡，質量小，占用空間少；只消耗電力，能耗低；電子系統反應靈敏，動作直接、迅速。

　　不過電動機直接驅動轉向機構，只能提供有限的輔助力度，難以在大型車輛上使用；同時電子部件較多，系統穩定性、可靠性都不如機械式部件；路感信息匱乏，實際駕駛中的操控樂趣大大減少；以及成本較高等等，這些都是電動助力轉向系統的劣勢所在。

　　● 總結：

　　今天介紹的三種助力方式是我們?nèi)粘Ｄ芤?jiàn)到的最主流的三種，它們有著各自的優點和缺點，從長遠來看，電子助力似乎成為發展趨勢所在，輕便、節能、響應迅速，不過在駕駛層面的劣勢短期內還不能得到很好的彌補，所以機械液壓助力和電子液壓助力也還擁有自己的市場，不出意外的話未來一段時間內都將是百家爭鳴的局面。(文/圖 汽車之家胡正暘)
